PG电子和中晟采矿软件【插件版】
一、 概述
《PG电子和中晟采矿软件》为本公司基于AutoCAD二次自主研发，主要为采矿设计人员提供简便、易懂的CAD定制画图工具，设计人员只需输入数据即可自动成图、快速标点等。该程序缩短了绘图操作时间，提高工作效率。本程序主要包括 断面（矩形、圆形、梯形、拱形、三心拱等） 以及一些 在 CAD中、坐标点网格的选取和表格的制作。让采矿设计CAD制图更快速、高效、便捷。
二、 主界面

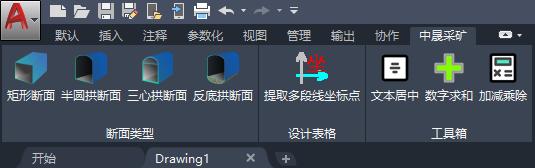

程序入口位于AutoCAD工作空间中功能区的“PG电子和中晟采矿”，菜单为“断面类型”“ 设计表格”“ 工具箱” 如图
三、 断面类型
断面为地下开采的巷道的断面。根据围岩的强度、状态以及巷道的类型分为 矩形断面、半圆拱断面、三心拱断面、及反底拱断面等。注：可根据采矿设计人员的设计要求定制其他类型断面。

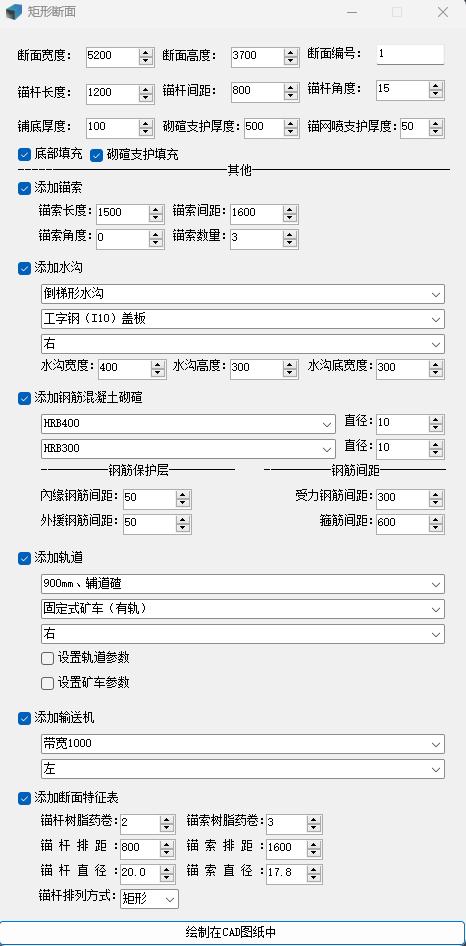

（1）矩形断面 在 此对话框内分为“断面编号”、“断面宽度”、“断面高度”、“锚杆长度”、“锚杆间距”、“锚杆角度”、”铺底厚度”、”砌碹支护厚度”、“锚网喷支护厚度”、“底部填充”、及“砌碹支护厚度” 主要选项。所填数据长度单位为毫米，角度单位为度；其中锚杆角度为锚杆方向和水平方向的夹角；所输入的数字均为断面的净尺寸。下面的“添加锚索”、“添加水沟”、“添加钢筋混凝土砌碹”、“添加轨道”、“添加输送机”、及“添加断面特征表”为可选项，可按需要选择。
“添加锚索”选项，根据设计人员设计需求，可自定义“锚索长度”、“锚索间距”、“锚索角度”、“锚索数量”，其单位同上；
“添加水沟”选项，根据水沟类型（矩形水沟、倒梯形水沟）、水沟盖板类型（钢筋混凝土盖板、工字钢（I10）盖板、无盖板）、水沟位置（左、右）的选项，按需要选择后，可根据设计要求自定义水沟的水沟的尺寸大小，单位同上；
“添加钢筋混凝土砌碹”选项，可根据设计要求设置受力钢筋类型（直径可自定义）、箍筋类型（直径可自定义）、内外缘钢筋间距、受力钢筋及箍筋间距；
“添加轨道”选项，有三个选项：“轨道类型”“矿车类型”“放于巷道位置”均（jun1）可根据设计要求在下拉菜单中选择；
“添加输送机”选项，有两个选项：“输送机型号”“放于巷道位置”亦均可根据设计要求在下拉菜单中选择。注意，轨道和输送机不能放于巷道同侧，如果放于同侧，则程序会给以提示；
“添加断面特征表”选项，添加断面特征表，通过选择填写各个数据，而自动计算，并在图中以表格形式给出；
如图
数值输入完毕点击“绘制在CAD图纸中”，并在图纸中选择断面及表格放置位置。
注：图纸中已存在“断面特征表”，则无需选择表格放置位置，新生成的内容会在原表格向下增加。
如图

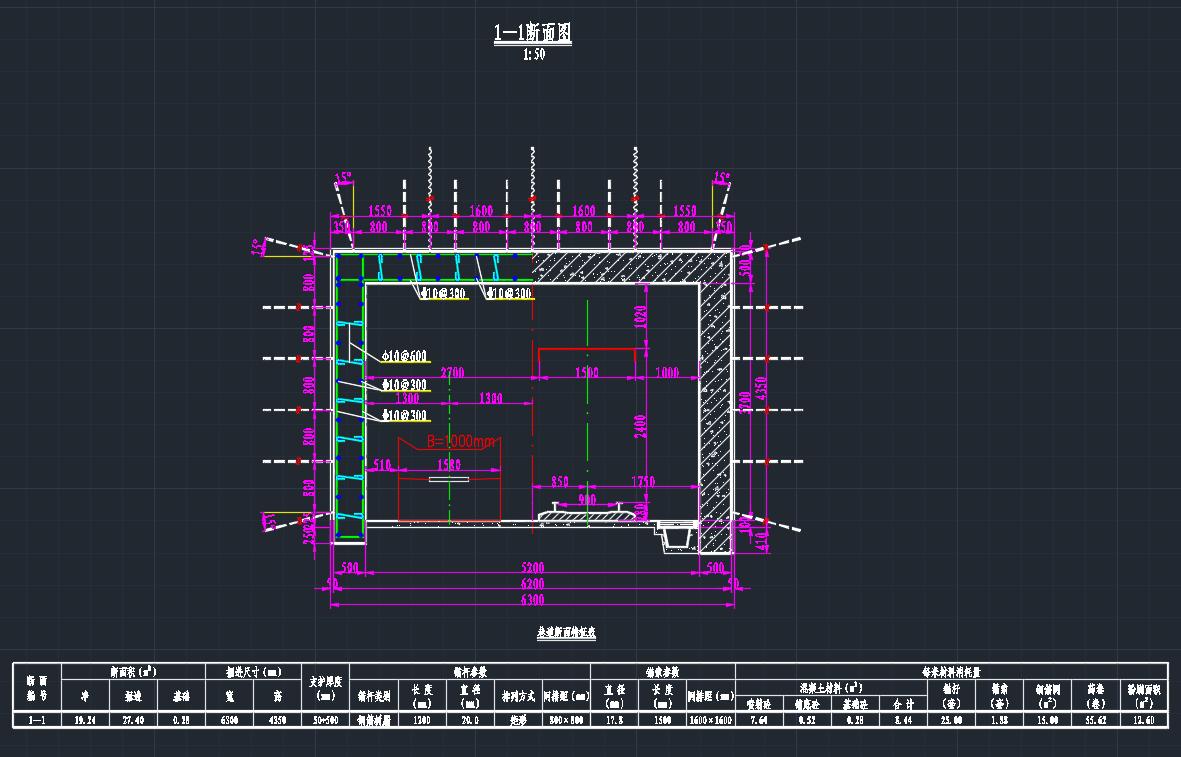

其中左侧的红色矩形为皮带的断面右侧的为矿车的断面下面的表格为巷道的参数
（2）半圆拱形断面
拱形断面为近年来在回采巷道中应用较广的断面类型，其参数意义同矩形断面。
其中矢跨比为拱形的高度与跨度（断面的宽度）的比值。注：该断面默认为“1：2”。
在此对话框内分为“断面宽度”、“断面墙高”、“断面标题”、“锚杆长度”、“锚杆间距”” 铺底厚度”、”锚喷厚度”、”砌碹厚度”主要选项。所填数据长度单位为毫米；所输入的数字均为断面的净尺寸。
下面的”添加水沟”、“加打锚索”、“添加轨道”、“添加输送机”及“巷道参数表””为可选项，可按需要选择。
“加打锚索”选项，根据设计人员设计需求，可自定义“锚索长度”、“锚索间距”、“锚索角度”、“锚索数量”，其单位同上；
“添加水沟”选项，根据水沟类型（矩形水沟、倒梯形水沟）、水沟盖板类型（钢筋混凝土盖板、工字钢（I10）盖板、无盖板）、水沟位置（左、右）的选项，按需要选择后，可根据设计要求自定义水沟的水沟的尺寸大小，单位同上；
“添加钢筋混凝土砌碹”选项，可根据设计要求设置受力钢筋类型（直径可自定义）、箍筋类型（直径可自定义）、内外缘钢筋间距、受力钢筋及箍筋间距；
“添加轨道”选项，有三个选项：“轨道类型”“矿车类型”“放于巷道位置”均可根据设计要求在下拉菜单中选择；
“添加输送机”选项，有两个选项：“输送机型号”“放于巷道位置”亦均可根据设计要求在下拉菜单中选择。注意，轨道和输送机不能放于巷道同侧，如果放于同侧，则程序会给以提示；
“添加断面特征表”选项，添加断面特征表，通过选择填写各个数据，而自动计算，并在图中以表格形式给出；

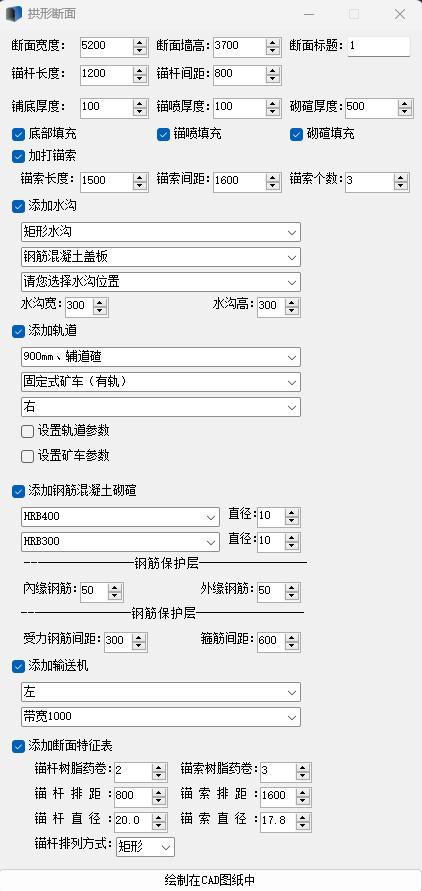

如图
数值输入完毕点击“绘制在CAD图纸中”，并在图纸中选择断面及表格放置位置。
注：图纸中已存在“断面特征表”，则无需选择表格放置位置，新生成的内容会在原表格向下增加。

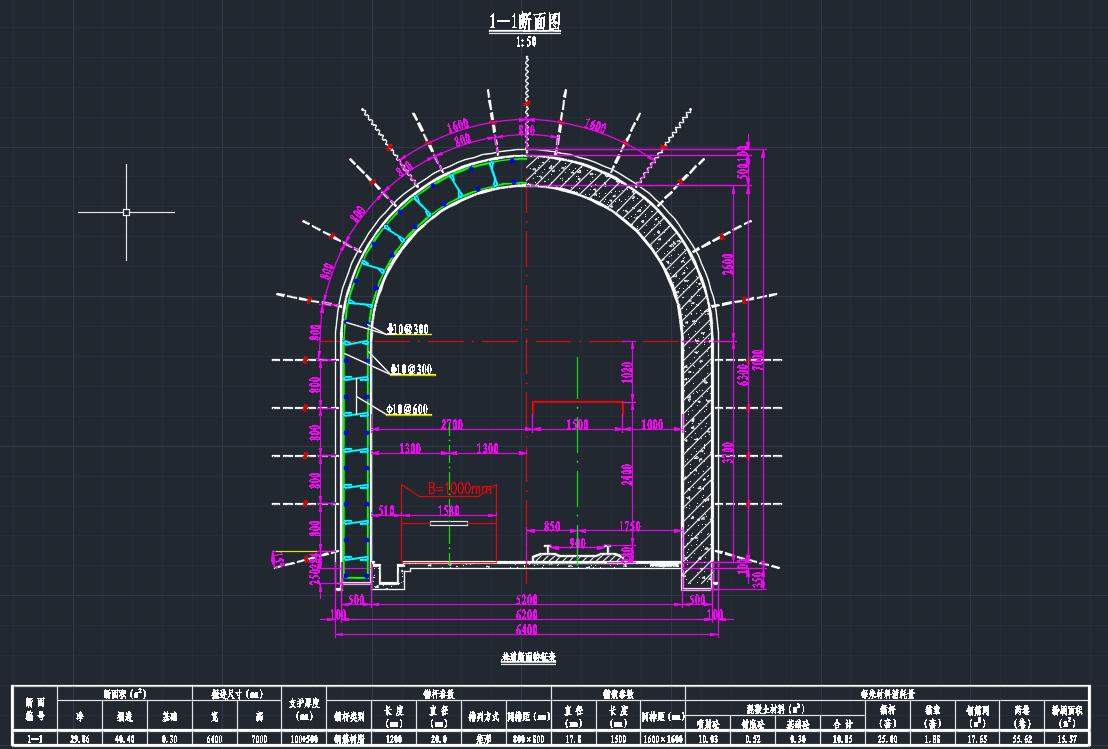

如图

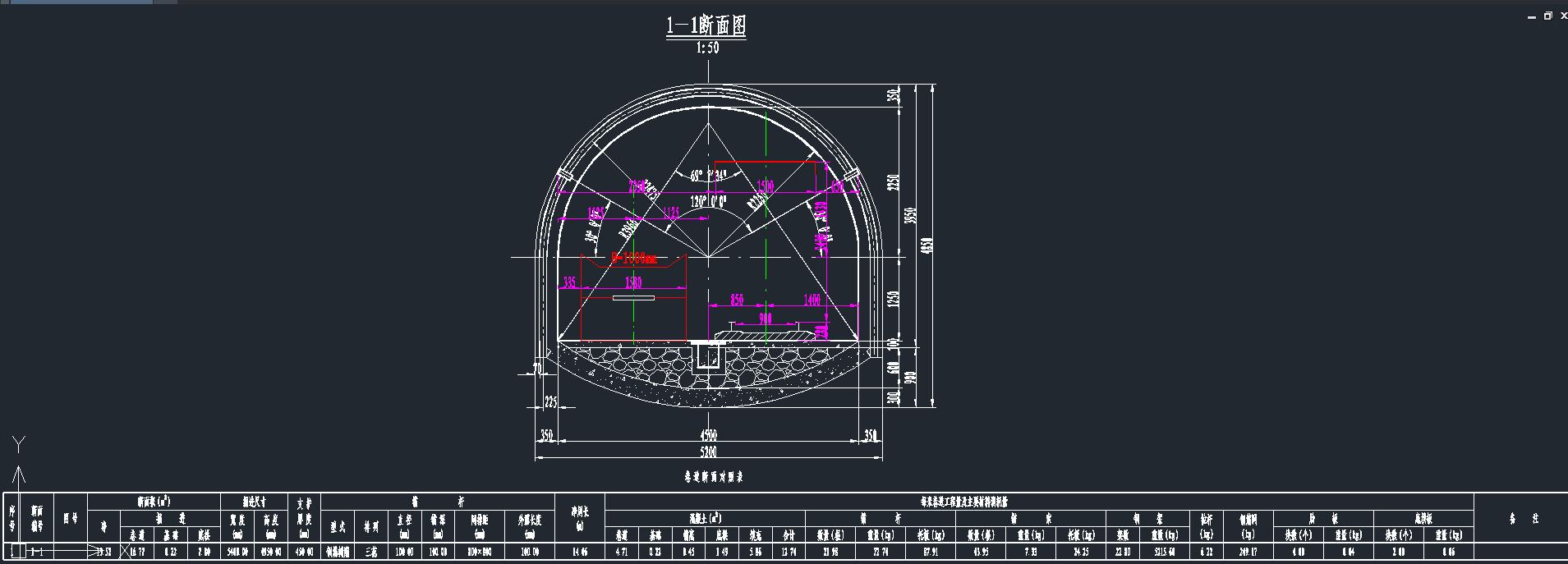

其中左侧的红色矩形为皮带的断面右侧的为矿车的断面下面的表格为巷道的参数。

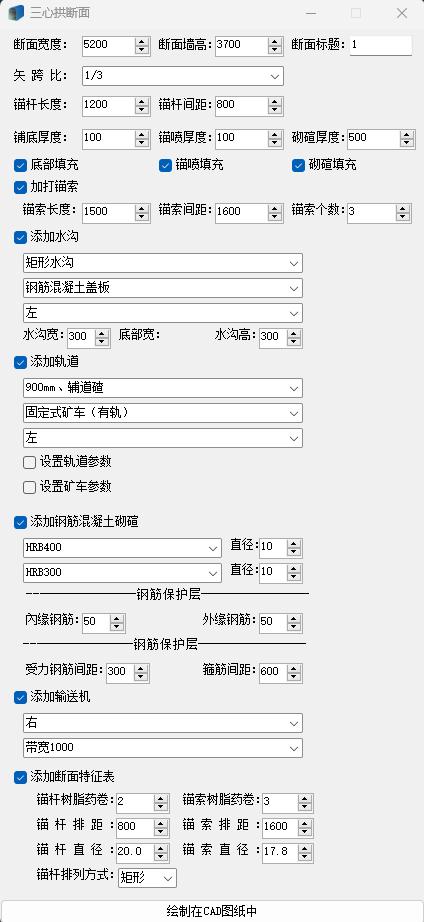

（3）三心拱断面
在此对话框内分为“断面宽度”、“断面墙高”、“断面标题”、“矢跨比”、“锚杆长度”、“锚杆间距”” 铺底厚度”、”锚喷厚度”、”砌碹厚度”主要选项。所填数据长度单位为毫米；所输入的数字均为断面的净尺寸。
下面的”添加水沟”、“加打锚索”、“添加轨道”、“添加输送机”及“巷道参数表””为可选项，可按需要选择。
“加打锚索”选项，根据设计人员设计需求，可自定义“锚索长度”、“锚索间距”、“锚索角度”、“锚索数量”，其单位同上；
“添加水沟”选项，根据水沟类型（矩形水沟、倒梯形水沟）、水沟盖板类型（钢筋混凝土盖板、工字钢（I10）盖板、无盖板）、水沟位置（左、右）的选项，按需要选择后，可根据设计要求自定义水沟的水沟的尺寸大小，单位同上；
“添加钢筋混凝土砌碹”选项，可根据设计要求设置受力钢筋类型（直径可自定义）、箍筋类型（直径可自定义）、内外缘钢筋间距、受力钢筋及箍筋间距；
“添加轨道”选项，有三个选项：“轨道类型”“矿车类型”“放于巷道位置”均可根据设计要求在下拉菜单中选择；
“添加输送机”选项，有两个选项：“输送机型号”“放于巷道位置”亦均可根据设计要求在下拉菜单中选择。注意，轨道和输送机不能放于巷道同侧，如果放于同侧，则程序会给以提示；
“添加断面特征表”选项，添加断面特征表，通过选择填写各个数据，而自动计算，并在图中以表格形式给出；
如图
数值输入完毕点击“绘制在CAD图纸中”，并在图纸中选择断面及表格放置位置。
注：图纸中已存在“断面特征表”，则无需选择表格放置位置，新生成的内容会在原表格向下增加。

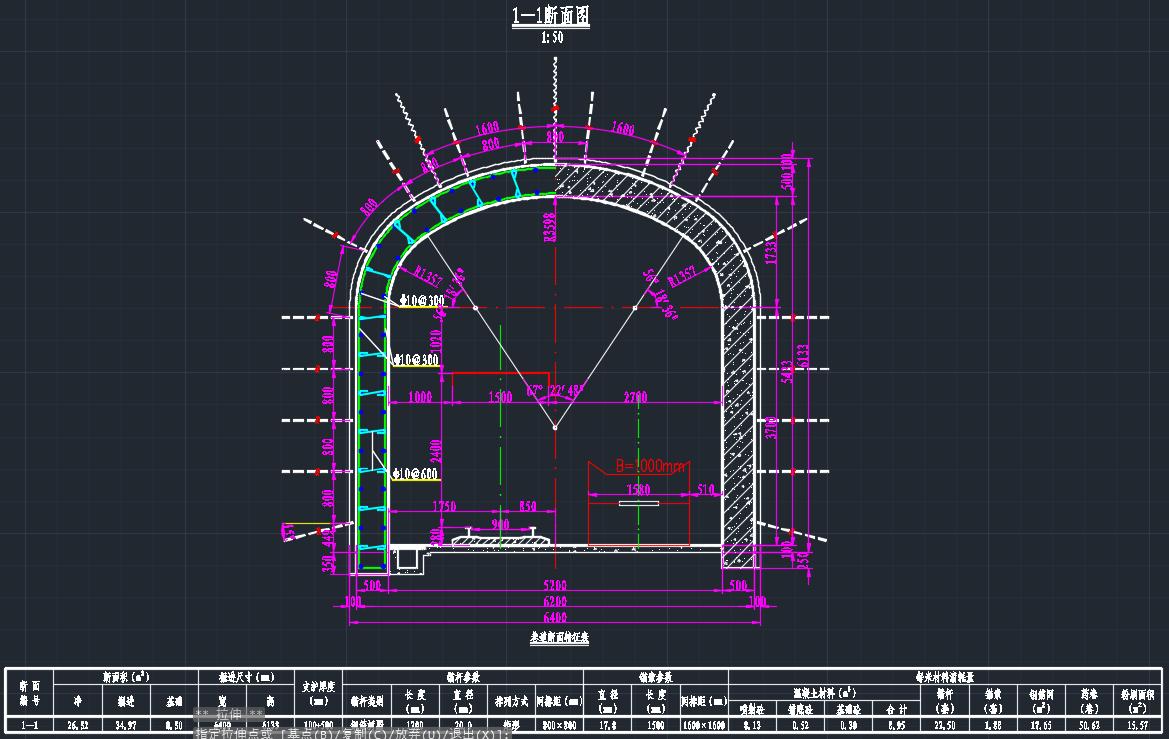

如图
其中右侧的红色矩形为皮带的断面左侧的为矿车的断面下面的表格为巷道的参数

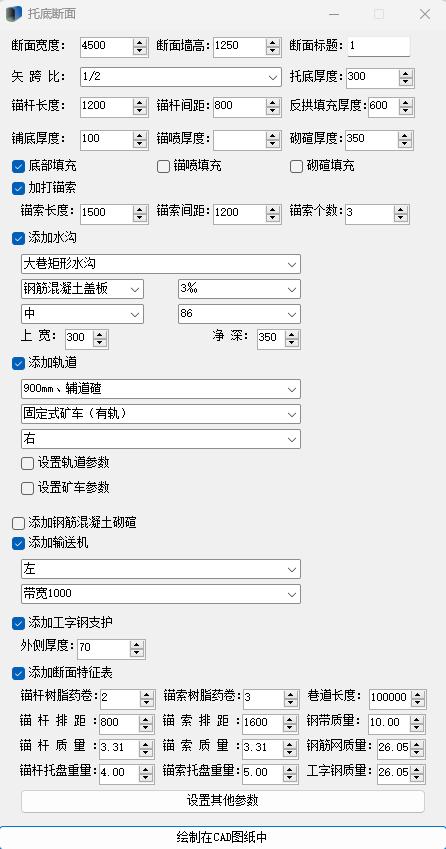

（4） 反底拱断面
在此对话框内分为“断面宽度”、“断面墙高”、“断面标题”、“锚杆长度”、“锚杆间距”” 铺底厚度”、”锚喷厚度”、”砌碹厚度”主要选项。所填数据长度单位为毫米；所输入的数字均为断面的净尺寸。
下面的”添加水沟”、“加打锚索”、“添加轨道”、“添加输送机”及“巷道参数表””为可选项，可按需要选择。
“加打锚索”选项，根据设计人员设计需求，可自定义“锚索长度”、“锚索间距”、“锚索角度”、“锚索数量”，其单位同上；
“添加水沟”选项，根据水沟类型（矩形水沟、倒梯形水沟）、水沟盖板类型（钢筋混凝土盖板、工字钢（I10）盖板、无盖板）、水沟位置（左、右）的选项，按需要选择后，可根据设计要求自定义水沟的水沟的尺寸大小，单位同上；
“添加钢筋混凝土砌碹”选项，可根据设计要求设置受力钢筋类型（直径可自定义）、箍筋类型（直径可自定义）、内外缘钢筋间距、受力钢筋及箍筋间距；
“添加轨道”选项，有三个选项：“轨道类型”“矿车类型”“放于巷道位置”均可根据设计要求在下拉菜单中选择；
“添加输送机”选项，有两个选项：“输送机型号”“放于巷道位置”亦均可根据设计要求在下拉菜单中选择。注意，轨道和输送机不能放于巷道同侧，如果放于同侧，则程序会给以提示；
“添加工字钢”选项，注意：工字钢与混凝土砌碹不可同时选择，则程序会给以提示；
“添加断面特征表”选项，添加断面特征表，通过选择填写各个数据，而自动计算，并在图中以表格形式给出；
如图
数值输入完毕点击用 AutoCAD 打开 如图
其中左侧的红色矩形为皮带的断面右侧的为矿车的断面下面的表格为巷道的参数
四、设计表格
(1) 提取多段线坐标点

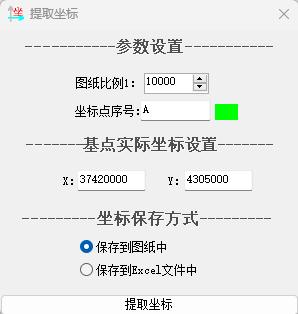

在此对话框内分为“图纸比例”、“坐标点序号”、“坐标点颜色设置”、“基点实际坐标设置”、“坐标点保存方式”主要选项。
如图
“图纸比例”选项：设置图纸的比例（默认1：50）。
“坐标点序号”选项：设置多段线坐标点的序号后，在多段线节点自动标注。（格式：界面输入的内容+”_递增数字。”例：A_0,A_1）
“坐标点颜色设置”选项：“坐标点序号”的颜色设置。
“基点实际坐标设置”：设置基点实际坐标值。
“坐标点保存方式”选项：保存方式分为“以表格形式在图纸中生成”，“将坐标点数据保存在指定Excel文件中”。

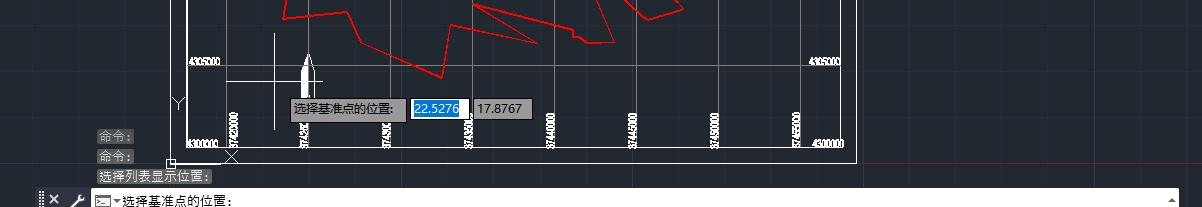

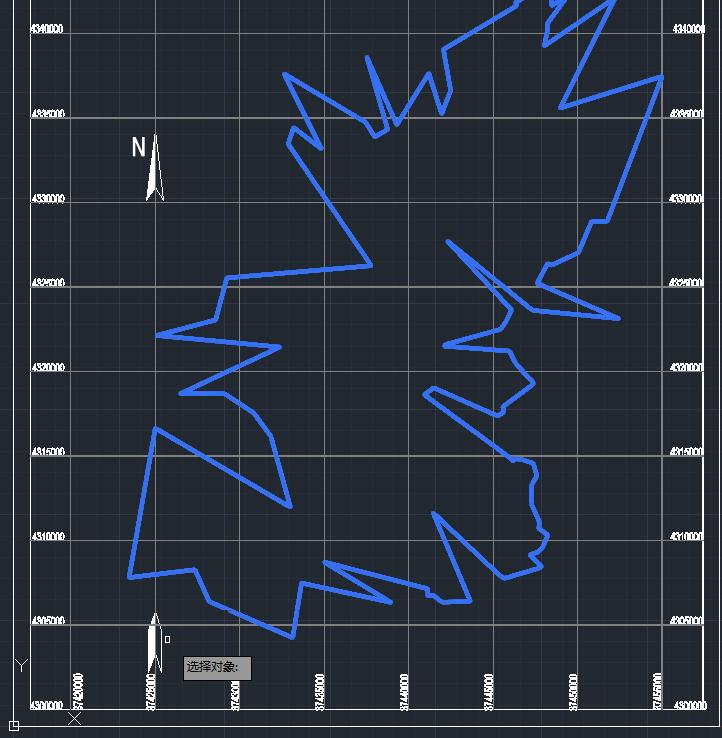

按需填写数据后点击提取坐标，如图

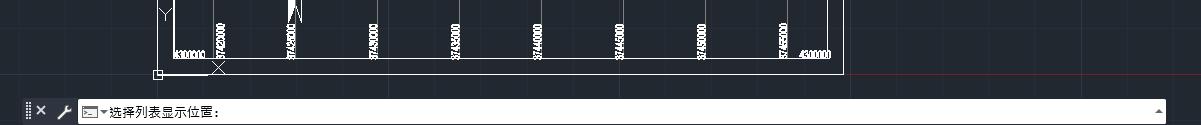

①：选择列表显示位置。
②：选择基准点位置。
③：选择所需提取坐标的对象。

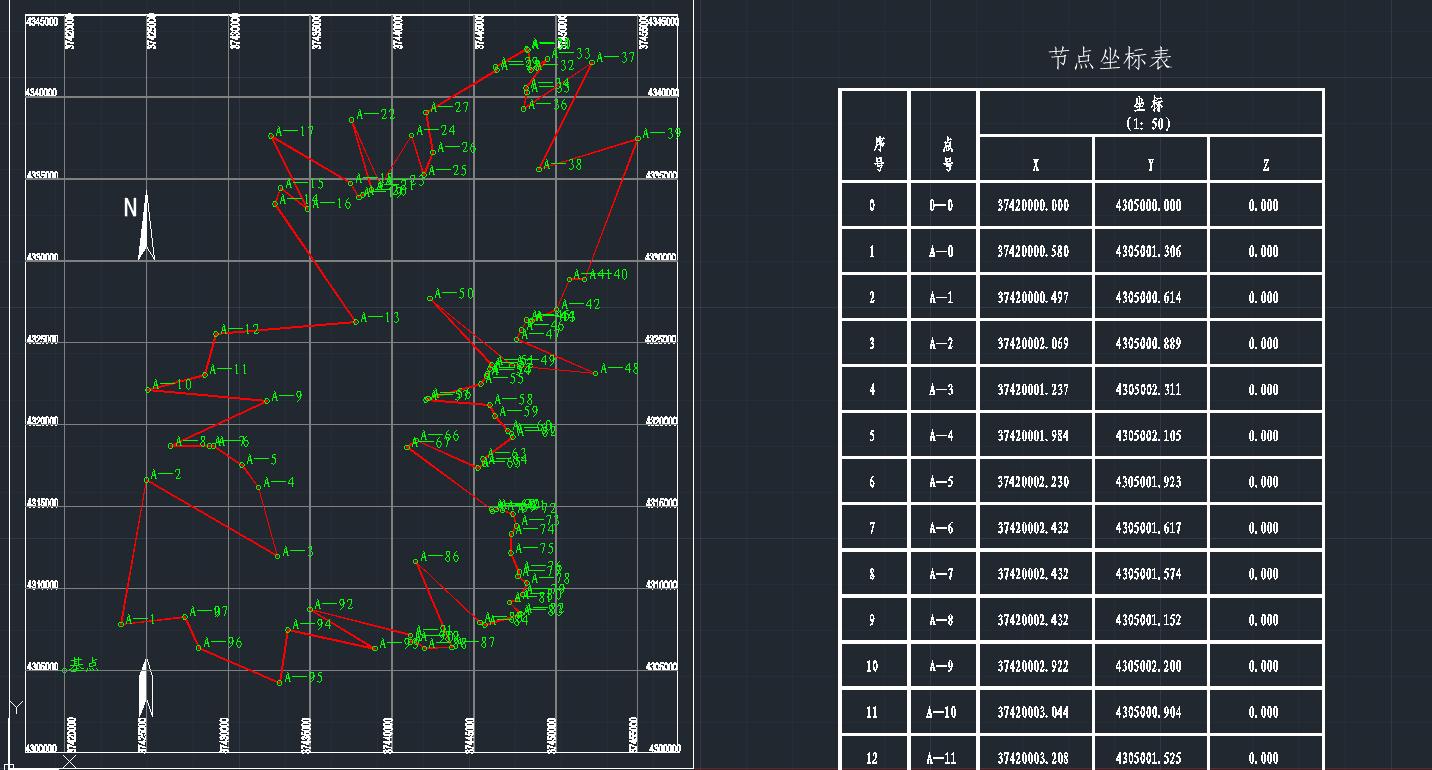

④：按下Enter键后自动提取，如图
五、工具箱
工具箱中功能分别为“文本居中”、“数字求和”、“加减乘除”功能，如图
(1) 文本居中
“文本居中”工具，为用户提供快捷整理自定义表格的单元格内容位置。

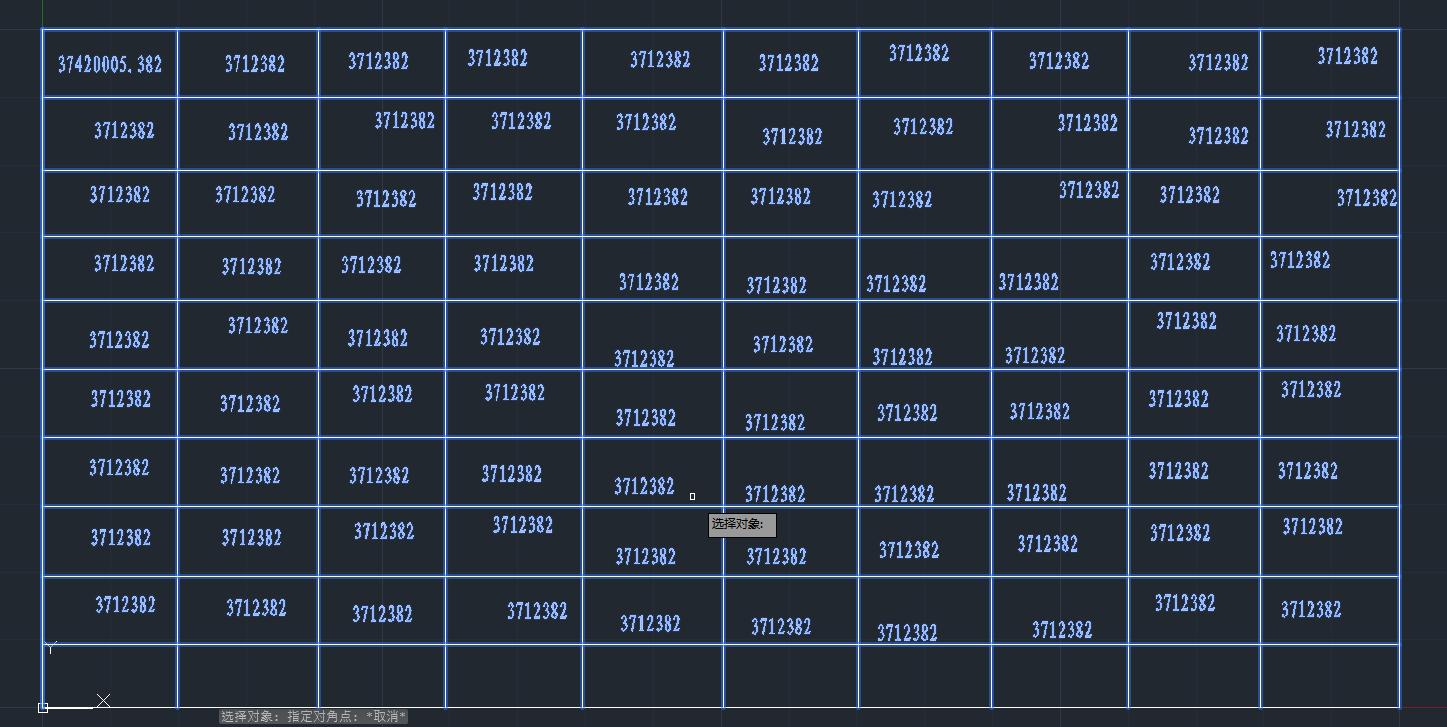

框选所需整理的单元格及文本内容，按下Enter后，自动调整所选的文本在其单元格位置，如图。
调整前

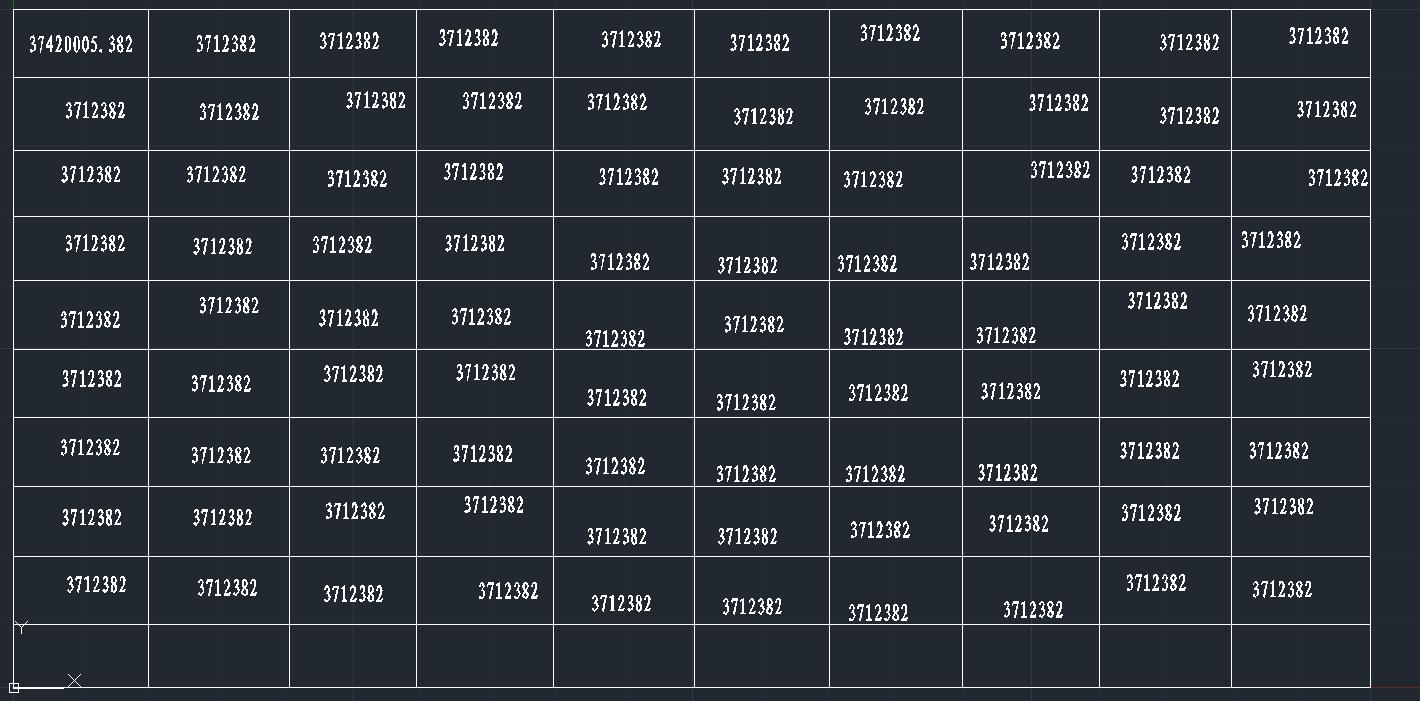

调整后

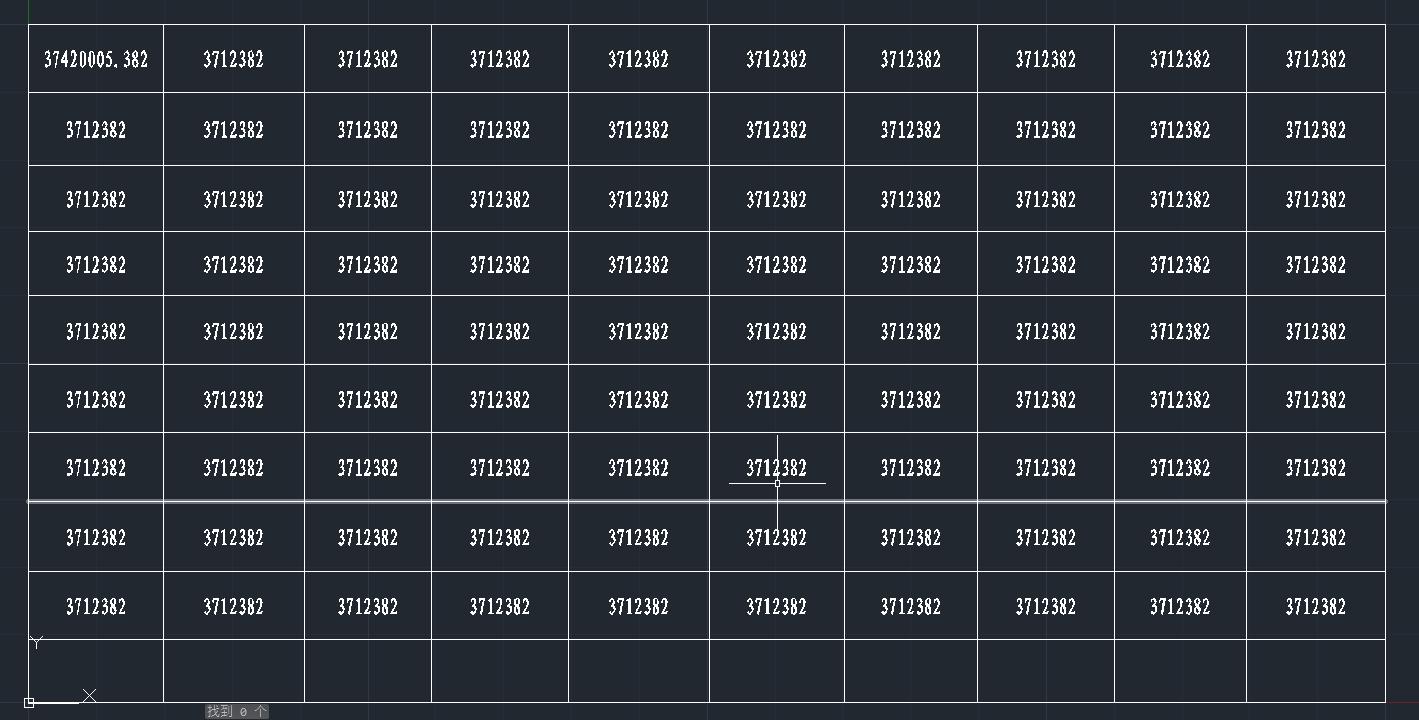

(2) 数字求和
“数字求和”工具，为用户提供快捷对纯数字文本内容求和。

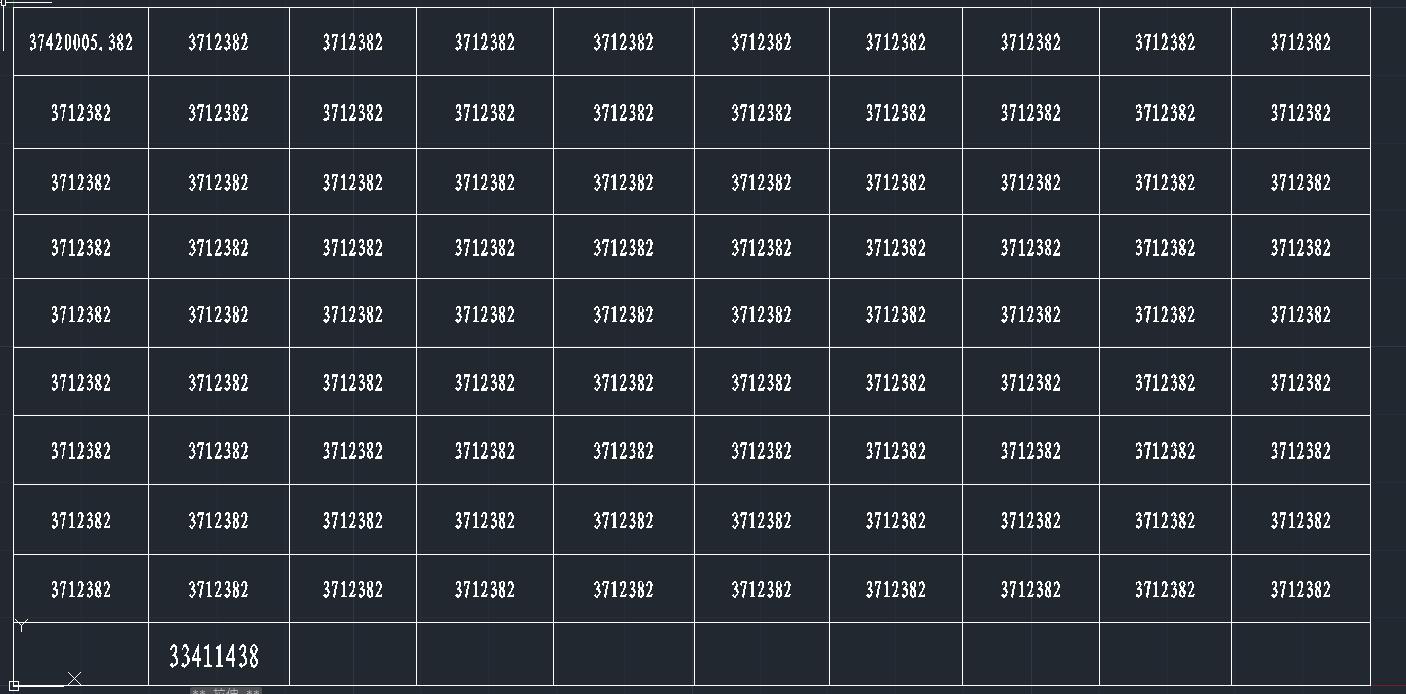

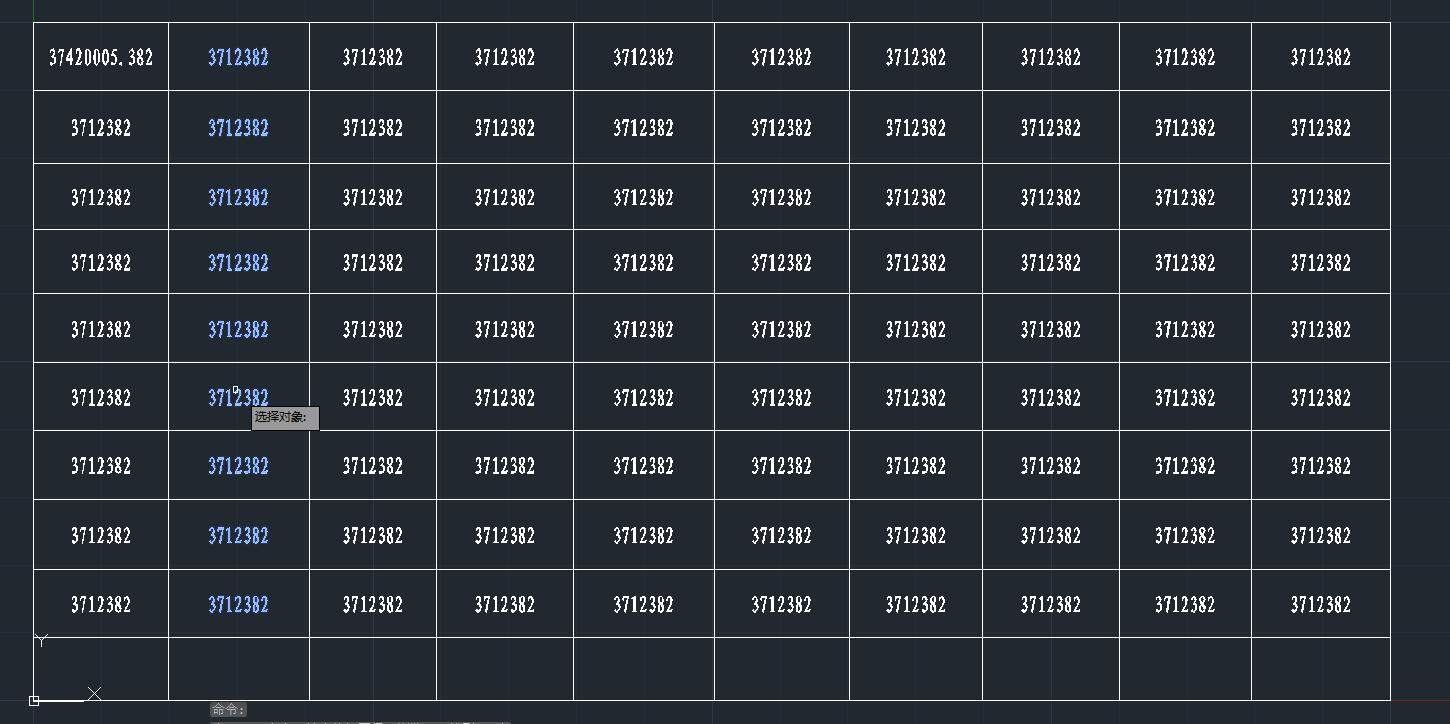

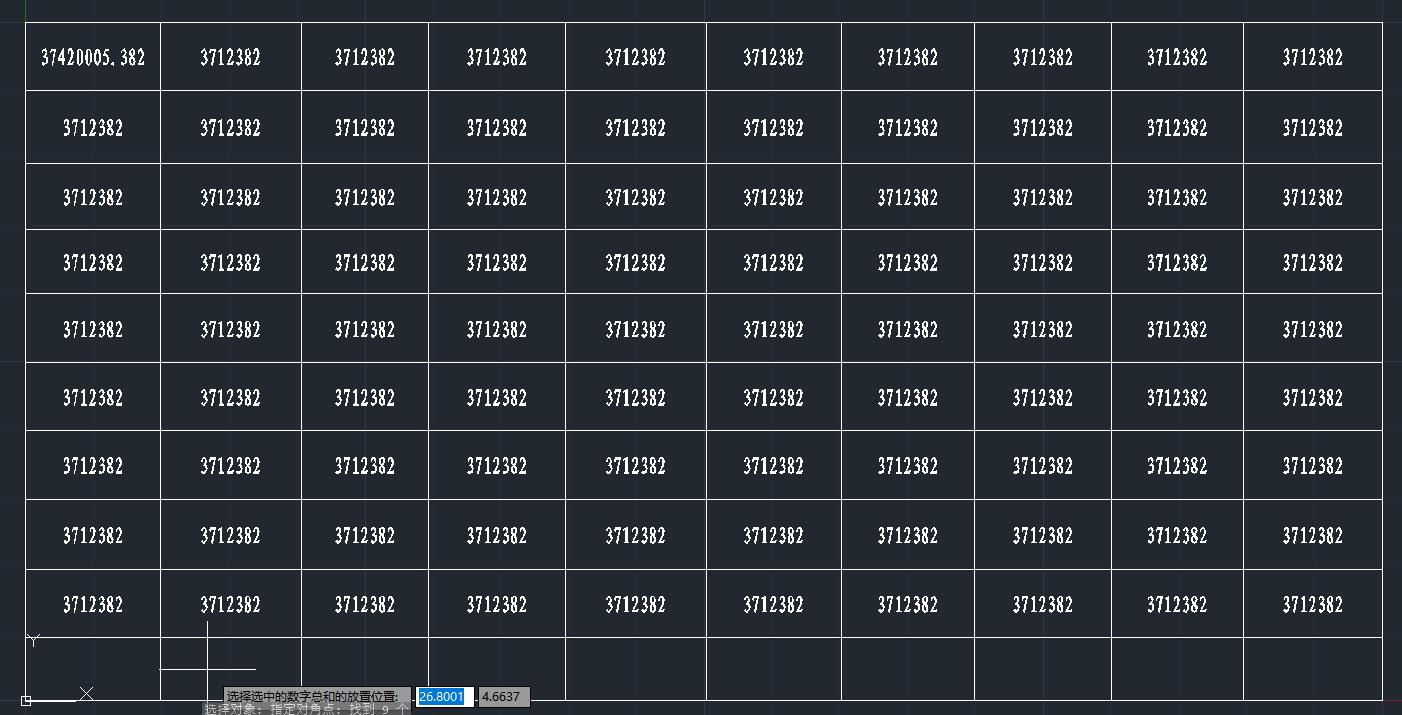

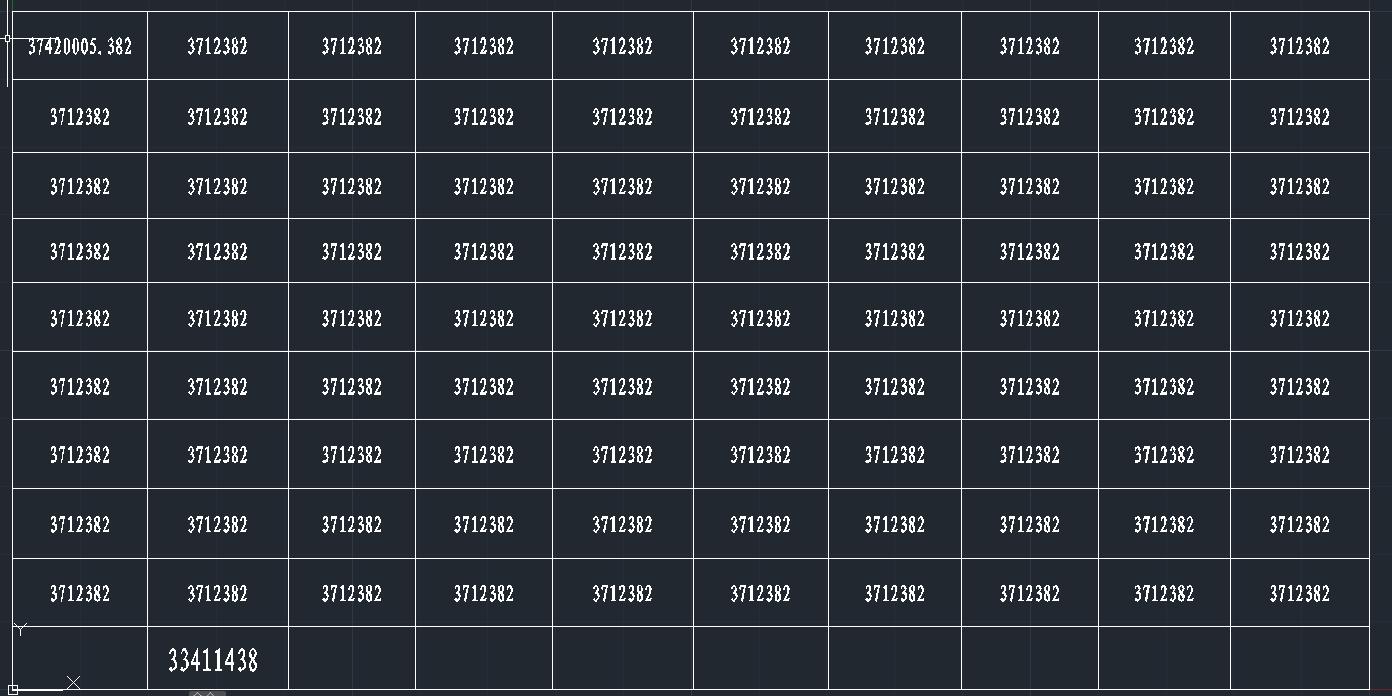

框选所需求和的文本内容，按下Enter后，选择求和的结果放置位置，如图。
(3) 加减乘除
“加减乘除”工具，为用户提供快捷对文本内容(纯数字)批量进行加减乘除操作。

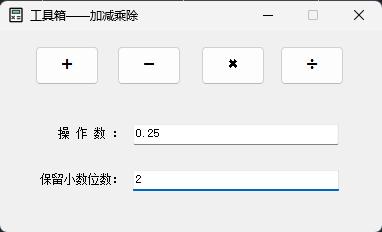

首先根据需求填写操作数，然后填写运算后保留的小数位数，然后选择操作数与所选的文本的运算方式，最后框选文本，按下Enter，如图

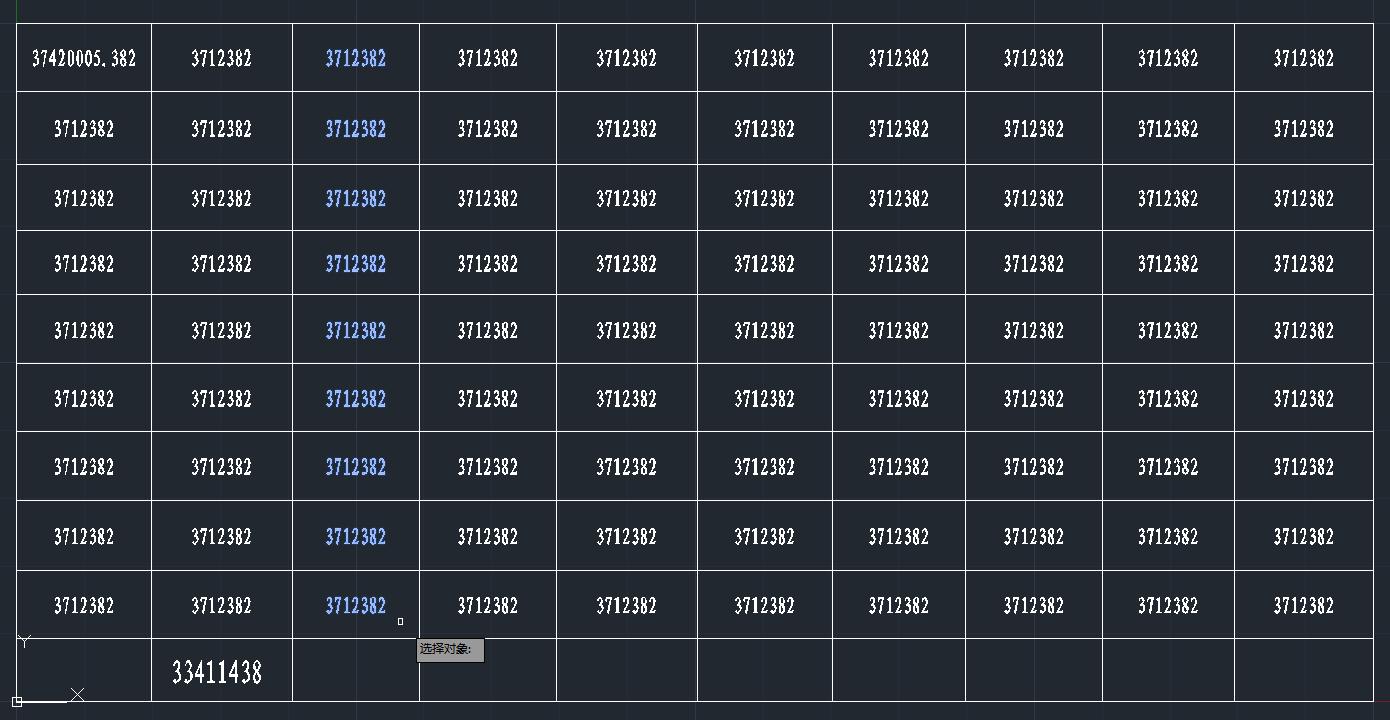

计算前

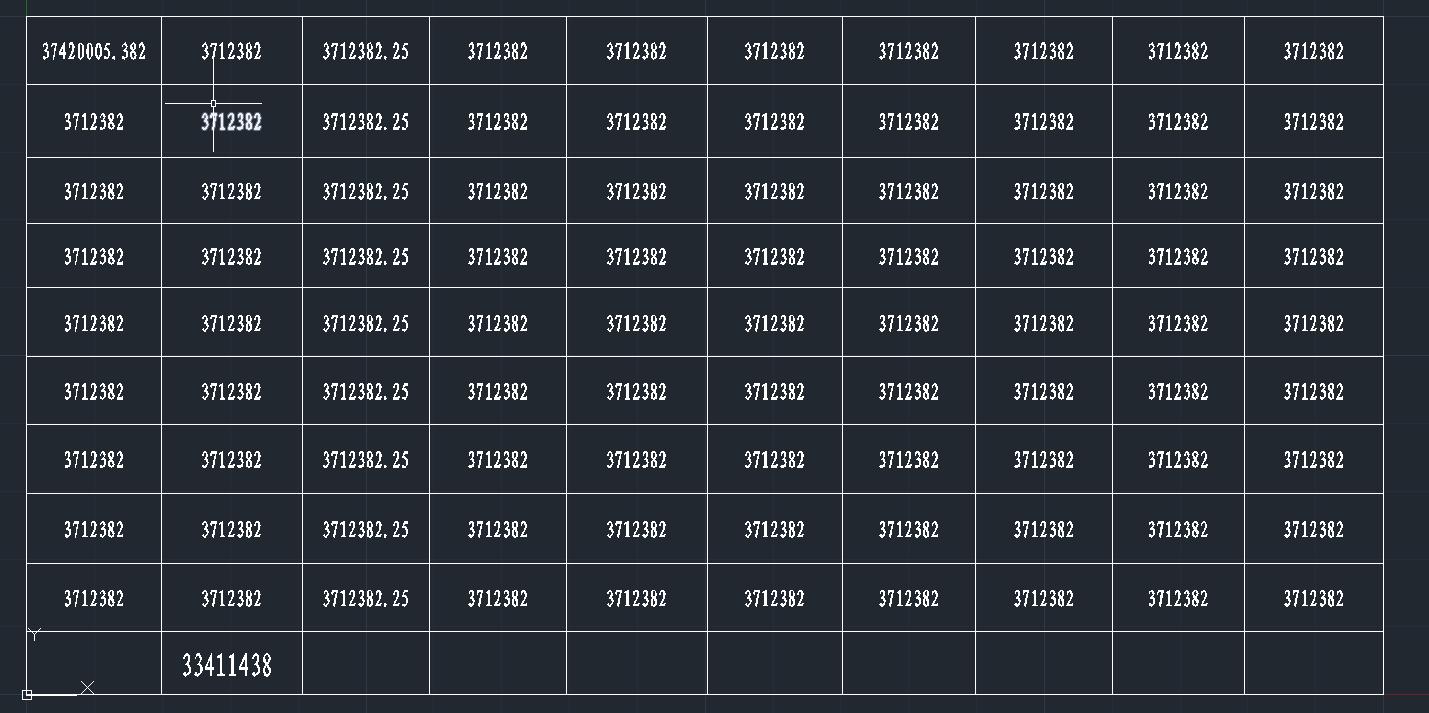

计算后
